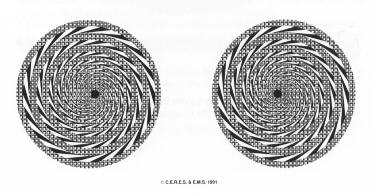

Figure 1 : Stéréogramme mural. L’écartement des 2 figures est de 20 cm
STÉRÉOGRAMME MURAL
Jean-Bernard WEISS
(Paris)
C’est un stéréogramme destiné aux exercices de convergence de loin (Figure 1).
Chaque figure est constituée d’une série d’anneaux, décentrés, et d’un rond noir; le fond est quadrillé. La figure donne l’apparence d’une spirale plate. Elle est inspirée d’une illusion d’optique décrite au XlXème siècle par Frazer (Figure 2). L’écartement des deux figures est de 20 cm.
Sauf cas exceptionnel, la fusion des deux figures ne peut se faire qu’en convergence. Quand la fusion en convergence se produit, le sujet perçoit une série d’anneaux concentriques situés dans des plans différents; les plus petits anneaux sont les plus éloignés. Mais l’illusion de la spirale persiste et l’on a l’impression de voir une spirale qui s’enfonce.
Pour une distance de 1 mètre, la convergence requise pour fusionner les deux stéréogrammes est de 20 dioptries (Tableau 1).
Distance du stéréogramme |
Convergence en dioptries |
2 m |
10 |
1 m |
20 |
50 cm |
40 |
Tableau 1 : Convergence requise en fonction de l’éloignement du stéréogramme
Figure 1 : Stéréogramme mural. L’écartement des 2 figures est de 20 cm

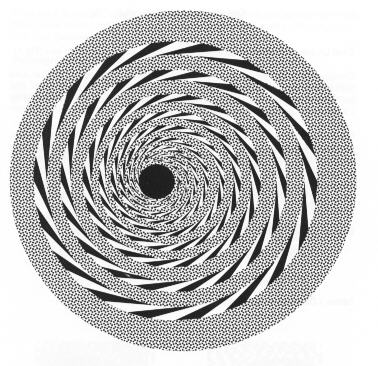

Figure 2 : Illusion d’optique. Les anneaux concentriques donnent l’illusion
d’une spirale.
Figure dérivée des travaux de Frazer
L’édition actuelle a été réalisée sur Lexan transparent contrecollé sur P.V.C.. Une édition plus commune sera faite ultérieurement sur PVC opaque.
